Van điều khiển điện Siemens

Zhenjiang Fulaier Refrigeration Technology Co., Ltd.

Phạm vi kinh doanh chính của công ty' bao gồm: chế biến tùy chỉnh dung dịch lithium bromide; bán bộ lọc đặc biệt lithium bromide; kinh doanh máy lạnh trung tâm làm lạnh; bán các bộ phận khác nhau của máy lạnh trung tâm.

Bộ truyền động Siemens

Bộ truyền động điện thủy lực cho van SKC32 SKC82 SKC62 SKC60

SKC32 điện áp làm việc AC 230V tín hiệu điều khiển ba vị trí

SKC82 điện áp làm việc AC 24V tín hiệu điều khiển ba vị trí

Điện áp làm việc SKC6 Tín hiệu điều khiển AC 24V DC 0-10V, 4-20mA hoặc 0-1000Ω

SKC6 có lựa chọn đặc tính dòng chảy, phản hồi vị trí, hiệu chuẩn hành trình, chỉ báo trạng thái LED, chức năng điều khiển ưu tiên

SKC62UA có các chức năng sau: hướng chạy, điều khiển giới hạn hành trình, điều khiển trình tự với điểm bắt đầu có thể điều chỉnh và phạm vi hoạt động, hoạt động theo tín hiệu màn hình bảo vệ chống đông QAF21 và QAF61

Động lực 2800N

Mô hình thiết bị truyền động (có hoặc không có chức năng hồi xuân)

Được lắp trực tiếp trên van mà không cần điều chỉnh

Điều chỉnh bằng tay và chỉ báo vị trí van

Các chức năng tùy chọn: công tắc phụ, chiết áp, bộ gia nhiệt gốc và biến tần hành trình cơ học

SKC U đã đạt chứng nhận UL

Mô-đun điện tử tiêu chuẩn

Nguyên lý của bộ truyền động điện thủy lực

Mở van. Bơm thủy lực (6) đẩy dầu thủy lực trong khoang chứa dầu (3) chảy vào khoang chứa áp suất (8), từ đó làm dịch chuyển xi lanh áp suất (2) đi xuống. Thân van (11) co lại và van mở ra. Đồng thời, lò xo hồi vị (4) bị nén.

Đóng van. Kích hoạt van điện từ (5) cho phép dầu thủy lực trong buồng áp suất chảy trở lại buồng chứa dầu. Lò xo nén được thả ra để đẩy xi lanh áp suất đi lên. Thân van được mở rộng và van đóng lại.

Chế độ vận hành thủ công. Xoay bộ điều chỉnh bằng tay (1) theo chiều kim đồng hồ để di chuyển xi lanh áp suất xuống và mở van. Đồng thời, lò xo hồi vị bị nén.

Trong chế độ vận hành bằng tay, các tín hiệu điều khiển Y và Z có thể mở van hơn nữa, nhưng không thể di chuyển đến" 0%" vị trí hành trình của van. Nếu bạn muốn đặt vị trí theo cách thủ công, hãy tắt nguồn hoặc ngắt tín hiệu điều khiển Y và Z," MAN" đèn báo màu đỏ sẽ sáng.

Lưu ý: Bộ điều khiển hoạt động bằng tay. Khi cài đặt bộ điều khiển để vận hành bằng tay trong thời gian dài hơn, nên điều chỉnh bộ truyền động đến vị trí mong muốn thông qua điều chỉnh bằng tay. Điều này đảm bảo rằng bộ truyền động vẫn ở vị trí này trong khoảng thời gian này. Lưu ý: Khi bộ điều khiển được đặt thành điều khiển tự động, đừng quên' không chuyển sang hoạt động tự động.

Chế độ tự động. Xoay bộ điều chỉnh bằng tay ngược chiều kim đồng hồ đến giới hạn cuối. Xi lanh áp suất di chuyển lên đến" 0%" vị trí hành trình của van. Đèn báo màu đỏ đánh dấu" MAN" đi ra.

Lưu lượng khối lượng tối thiểu. Bộ truyền động có thể được điều chỉnh bằng tay đến vị trí hành trình> 0% cho các ứng dụng yêu cầu lưu lượng thể tích tối thiểu không đổi.

Chức năng trả về mùa xuân. Bộ truyền động SKC32.61, SKC82.61 ... và SKC62 ... có chức năng hồi lưu và được trang bị van điện từ mở khi mất tín hiệu điều khiển hoặc mất điện. Lò xo hồi vị làm cho cơ cấu chấp hành trở về" 0%" vị trí hành trình và đóng van, đáp ứng các yêu cầu an toàn của DIN 32730.

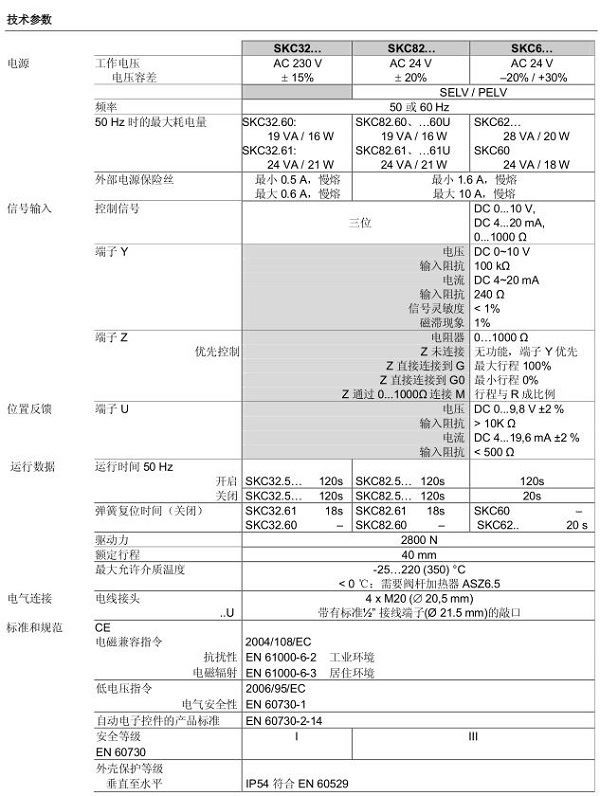

Các thông số kỹ thuật

Kích thước

Thân van Siemens

Các thông số kỹ thuật cơ bản

● Van có nhiệt độ trung bình -10… 150 ℃

● Thân van bằng gang xám EN-GJL-250 trở lên

● DN 25… 150

● k so với 6,3… 400 m 3 / h

● Loại mặt bích 21, thiết kế mặt bích là B

● VVF42..KC, với chức năng bù áp, thích hợp cho các ứng dụng chênh lệch áp suất cao

● Nó có thể được trang bị bộ truyền động điện SAX .. hoặc bộ truyền động thủy lực điện SKD .., SKB .., SKC ..

Ứng dụng: Là van điều chỉnh hoặc van đóng ngắt, được sử dụng trong nồi hơi, thiết bị sưởi ấm và làm lạnh trung tâm, tháp giải nhiệt, thiết bị sưởi ấm, hệ thống thông gió và xử lý không khí.

Kích thước

Cài đặt
